Façade vitrée et Mur rideau
Nos solutions en façade vitrée et mur rideau
Le système EDA MUR RIDEAU est conçu pour tous types de bâtiments. Le système d’étanchéité à joint enveloppant permet de répondre parfaitement au besoin des bâtiments à haute efficacité énergétique. Ses performances thermiques procurent un confort des occupants inégalé. Le choix des vitrages permettra de répondre en complément à tous les aspects thermiques, athermiques (anti-chaleur) et acoustiques.
Le système EDA MUR RIDEAU est spécifiquement conçu pour obtenir une parfaite étanchéité à l’air, à l’eau et au vent. Les jonctions montant traverse avec drainage en cascade s’effectuent par les joints EPDM, ce qui garantit une parfaite étanchéité dans le temps. Les problèmes de dilatation des profilés aluminium sont absorbés par les joints enveloppants ce qui supprime les problématiques de fuites rencontrées sur les ouvrages existants.
Les calculs thermiques sont réalisés sur l’ensemble du système avec intégration des éléments de support et de finition. Coefficient thermique global y compris les périphéries de la verrière (bavettes isolées, Sablières et costières isolées) :
- En double vitrage : Uw = 1.2 à 1.4 W/m²K
- En triple vitrage : Uw = 0.8 à 1.0 W/m²K
Verrière avec système de joint enveloppant

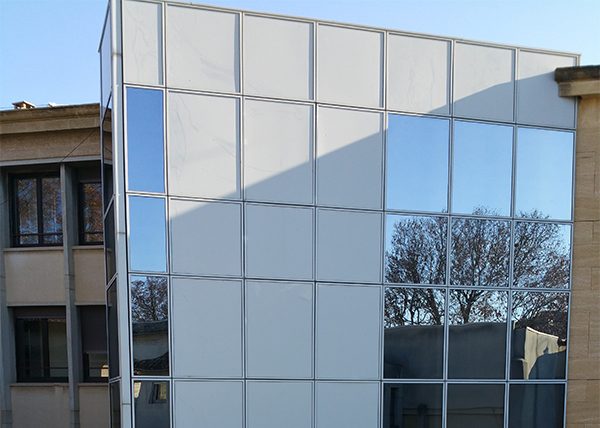

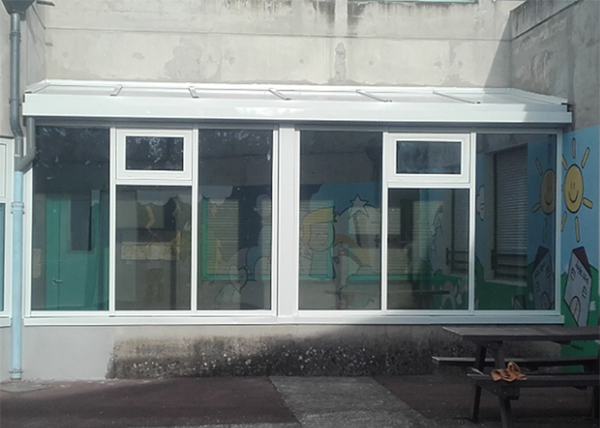

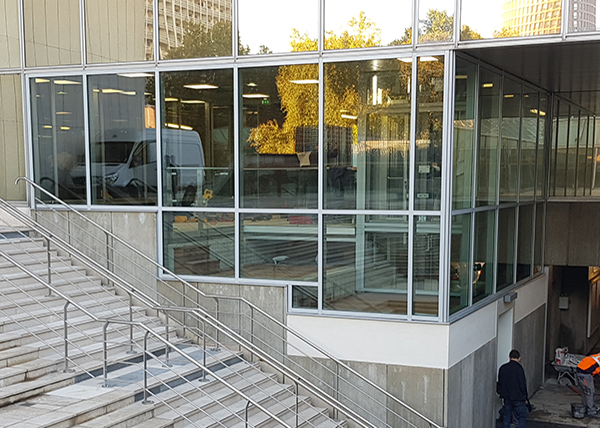

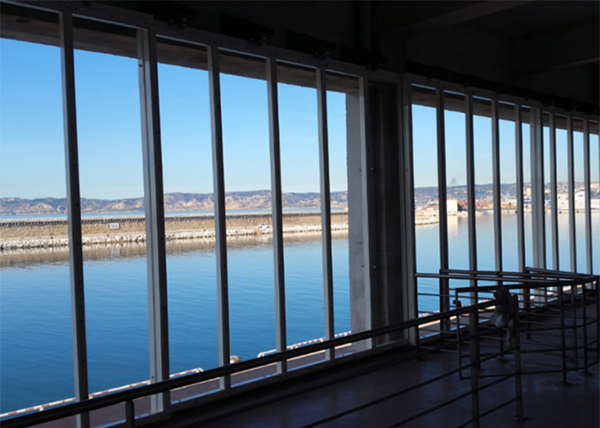

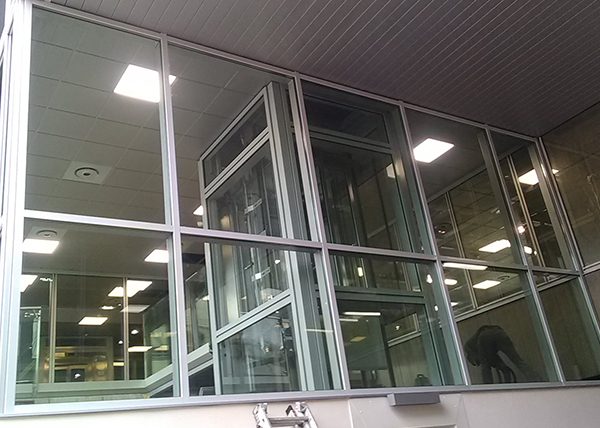

Les différents types de Façades vitrées et Murs rideaux
Présentation du produit Façade vitrée et Mur rideau
Données techniques spécifiques aux Façades vitrées et Murs rideaux
Coefficient AEV signifie : Étanchéité à l'Air, à l'Eau et au Vent- Étanchéité à l’air : A4
- Étanchéité à l’eau : E9A
- Étanchéité au vent : VA3
- Transmission lumineuse : de 30 à 70 %
- Facteur solaire : de 16 à 40 %
Façade vitrée et Mur rideau EDA plus en détail :
Détail sur le drainage en cascade
Le joint enveloppant le profilé porteur sur le montant permet de garantir un parfait drainage des eaux. Aucune fixation ne recoupe le fil d’eau.
Le joint enveloppant la traverse, ayant une hauteur de drainage plus petite que celle du montant, permet de garantir le drainage en cascade.
La jonction de joint traverse sur montant est réalisée entre ces joints EPDM ce qui permet de garantir une fiabilité dans le temps. Les dilatations des profilés et éventuellement celles des charpentes supports seront absorbées par les joints.
Détail sur le drainage en cascade
Écoulement latéral des eaux de ruissellement
Selon la pente des sheds il est possible d’avoir 2 types de drainage des eaux sur les traverses horizontales. Le but d’étant d’éviter la rétention des eaux d’écoulement sur les vitrages tout en conservant une parfaite étanchéité.
Solution 1 : Façade avec pente 15°/verticale maximum : les profilés serreurs horizontaux sont collés contre les profilés serreurs verticaux sans espace d’écoulement latéral.
Solution 2 : Façade avec une pente > à 15° : dans le même principe que pour les verrières, les serreurs transversaux (coupant le sens du fil d’eau) permettent le drainage en latéral des eaux par l’apposition d’une plaquette collée sur les vitrages. Le serreur transversal est plus court de 1 cm de chaque côté de manière à laisser passer les eaux de ruissellement et éviter les stagnations d’eau au-dessus des serreurs.
Écoulement latéral des eaux de ruissellement
Isolations complémentaires
En périphérie des verrières EDA il est possible d’intégrer des isolations complémentaires
Permettant de garantir un coefficient Urc (U global verrière + bavettes périphériques + costières supports) égal ou inférieur à la valeur Uw de la verrière.
L’efficacité thermique des verrières n’est par conséquent pas dégradée par les jonctions périphériques ou supports.
Isolations complémentaires
Façade vitrée et Mur rideau, les options disponibles
Choix du type de vitrage
Remplissages
Laquage
Store
Brise soleil
Ouvrant de désenfumage
Aération naturelle
