Nos solutions Lanterneau vitré

Les lanterneaux vitrés font partie d’une gamme de produits que nous proposons pour répondre à des exigences thermiques, acoustiques et athermiques très élevées.

L’intérêt du vitrage par rapport à un remplissage polycarbonate est tout d’abord sa durabilité, mais également la capacité en terme de choix de produit, de répondre à toutes demandes de transmission lumineuse et de transmission énergétique. Ce choix permettra de répondre à des besoins d’apport solaire ou de protection solaire.

La gamme de choix de fonctionnement sur ce type de lanterneau est identique aux lanterneaux standards avec remplissage polycarbonate, du lanterneau fixe, en passant par toutes les gammes de confort, accès toiture, aération, ainsi que les gammes de désenfumage pneumatique et électrique.

Les gammes d’isolation thermique des lanterneaux vitrés avec costières et cadres à rupture de pont thermique permettent de garantir une excellente efficacité thermique. Ce choix est en cohérence avec les doubles ou triples vitrages permettant de répondre à la conception à forte efficacité thermique.

L’aspect esthétique de ces lanterneaux est également renforcé du fait de la transparence du remplissage.

Visuel 3D d'un lanterneau vitré

Les différents types de lanterneaux vitrés

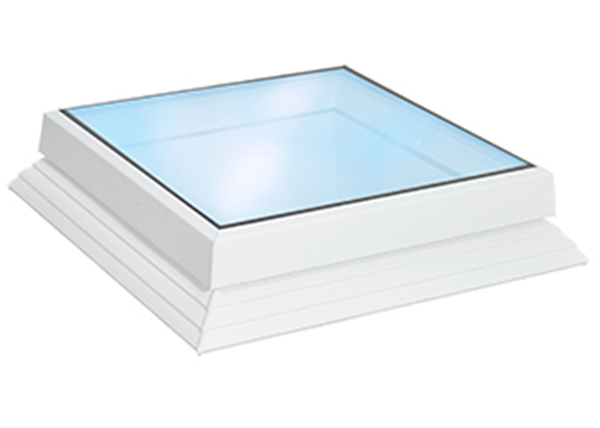

SLICK INSIDE CARRE

Fonctions

Éclairement zénithal Aération pour boitier à chaine électrique 300 ou 500 mm suivant dimension

Performances

Urc 1,1 W /m² .K

Transmission lumineuse : 80 %

Facteur solaire : g=0,58

Performance acoustique : Rw=35 (-1 ; -3) dB

Résistance aux chocs : 1200 Joules

Costières

PVC avec isolation thermique

Retombées de protection de la costière à fixer après le relevé d’étanchéité (idéal en rénovation)

Haut de costière 300 ou 500 mm

Permet une étanchéité liquide, bitume et membrane PVC avec fixation mécanique

Remplissages

Double vitrage feuilleté 8.16.6 et Argon 90

Triple vitrage feuilleté 8.12.4.12.6 et Argon 90

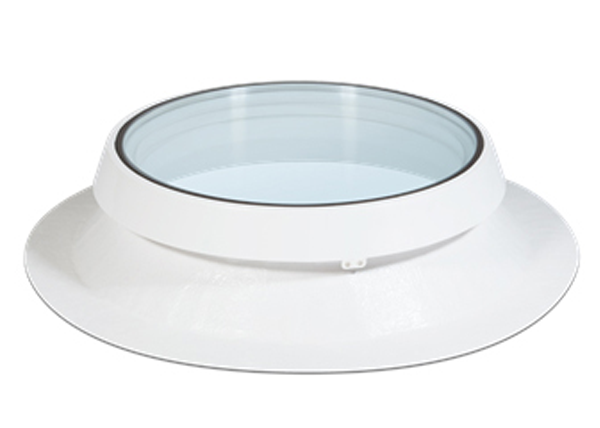

SLICK INSIDE ROND

Fonctions

Éclairement zénithal Aération électrique – vérin 230 V, ouverture 300 mm

Performances

Urc 1,1 W /m² .K Transmission lumineuse : 80 % Facteur solaire : g=0,58Résistance aux chocs : 1200 Joules Bs2d0 Performance acoustique en double vitrage RW= 35 (-1; -3) dB

Costières

En polyester avec isolation thermique, hauteur 300 ou 500 mm, permet une étanchéité liquide

Remplissages

Double vitrage feuilleté 8.16.6 et Argon 90 Triple vitrage feuilleté 8.12.4.12.6 et Argon 90

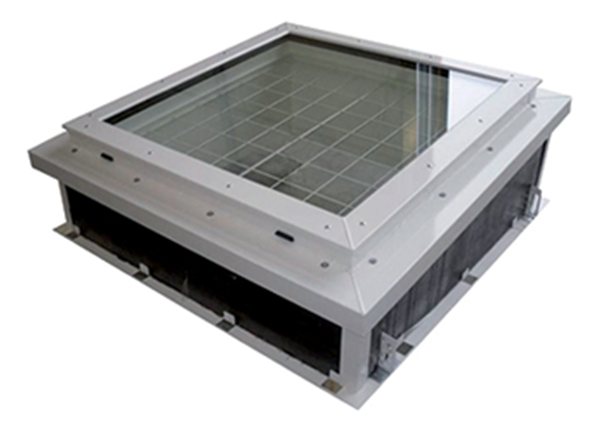

PHONI INSIDE

Fonctions

Éclairement zénithal (Phonilux) Aération électrique avec vérin électrique 230V pour boitier à chaine (PhoniAir) Accès toiture (PhoniPass) avec barreaudage amovible Désenfumage pneumatique ou électrique

Performances

Urc 1,1 W /m² .K Transmission lumineuse : 75 % Facteur solaire : g=0,63 Performance acoustique : Rw=37 (0 ; -1) dB Résistance aux chocs : 1200 Joules Bruit d’impact de pluie : Lia=50 dB

Costières

En acier phonique Ht= 400 mm Inclinée à 5° Tout type d’étanchéité en toiture plate Option laquage

Remplissages

Gamme confort : vitrage 44.2 /16 et Argon 66.2 Gamme désenfumage : Vitrage 44.2/16 et Argon 44.2

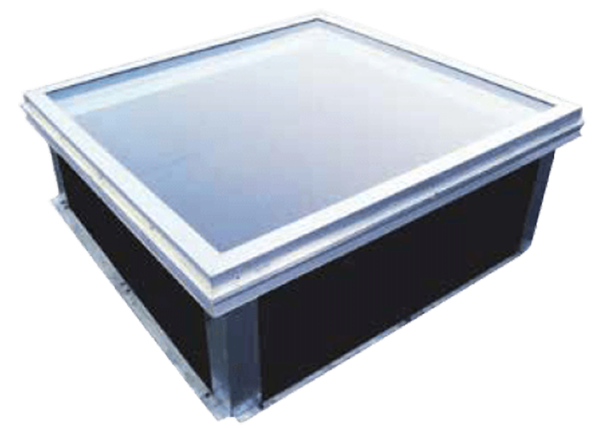

STEEL INSIDE

Fonctions

Éclairement zénithal (Steel Fix) Aération pour boitier à chaine électrique 230 V course 300 mm (Steel Air) Accès toiture avec ressort à gaz et barreaudage ouvert (Steel Pass) Désenfumage pneumatique

Performances

Urc 1,2 W /m² .K Transmission lumineuse : 77 % Facteur solaire : g=0,54 Performance acoustique : Rw=34 (-1 ; -3) dB Résistance aux chocs : 1200 Joules Bruit d’impact de pluie : Lia=57 Db Classe AP=0,05 / I4=0,006

Costières

Costière droite acier galvanisé hauteur 350 mm (option 500 mm, isolée en laine de roche bitumée (ép.30 mm) Permet tous types d’étanchéités en toiture plate Costière inclinée de 5° (9%) si la toiture présente une pente inférieure à 5° (9%)

Remplissages

Double vitrage Securit 6-16 Argon Stadip 44.2 Planitherm Ultra N Option Triple vitrage securit 4 Ultra N11 -8 Argon Verre 4 -8 stadip 33.2 Planitherm Ultra N Option Verre électrochrome sur demande

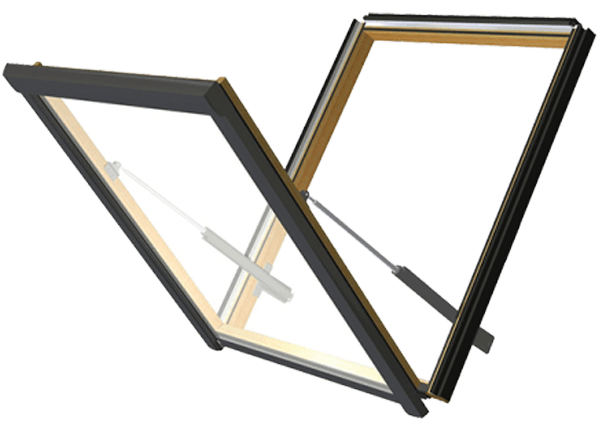

CERTITOIT

Fonctions

Fenêtre de toit pour toiture en pente Éclairement zénithal et désenfumage

Performances

Urc 1,37 W /m² .K (114/118) Conforme au test 1200 Joules

Costières

Ouvrant et dormant en pin sylvestre

Remplissages

Double vitrage 24 mm trempé extérieur, feuilleté intérieur, gaz argon (4 /14 /33.2
